Сквозной кабельный чулок

Сквозной кабельный чулок

  • Сквозной (проходной) чулок для захвата кабелей, канатов и тросов.
  • Подходит для кабелей диаметром от 10мм до 500мм.
  • Рабочая нагрузка от 0,75тн до 10,0тн.
  • Малый вес, проверенная и надежная конструкция.
  • Материал изготовления: прочный стальной канат.
  • Покрытие: оцинкованный.
  • Гарантия: 12 месяцев.
  • Производитель: ООО "ЛОАД-ТЕХ", Украина Украина

More details

Выберите параметры:

Цена с НДС:

990,00 грн.

Кабельный чулок или монтажный чулок предназначен для удержания и протяжки кабеля, каната, шланга или любого другого предмета цилиндрической формы. Чулок изготовлен из прочного стального оцинкованного каната, методом специального плетения в рукав. Конструкция чулка позволяет деликатно, но в то же время очень прочно захватить кабель, не повреждая его поверхность. Принцип работы захвата - при приложения продольного тянущего усилия, чулок вытягивается, уменьшаясь в диаметре и надежно фиксируя кабель в чулке.

Кабельный чулок сквозной. Предназначен для захвата кабеля за промежуточную точку при его протяжке или навеске. Бывает двух видов одно- и двухпетлевой.

Чулок сквозной двухпетлевой Кабельный чулок разъемный двухпетлевой

Также возможно изготовить сквозной чулок двухпетлевой в разьемном исполнении (см. фото выше)!

В этом случае чулок можно одевать в любом месте кабеля. Конструктивно разьемный чулок состоит из двух частей, которые соединяются путем шнуровки канатом, который идет в комплекте. Разъемный чулок имеет аналогичные характеристики с чулком сквозным двухпетлевым ЧКС2 и имеет маркировку ЧКР.

ЧУЛОК КАБЕЛЬНЫЙ СКВОЗНОЙ (ЧКС) / ЧУЛОК КАБЕЛЬНЫЙ СКВОЗНОЙ ДВУХПЕТЛЕВОЙ (ЧКС2)

  Чулок сквозной чертеж   Чулок сквозной двухпетлевой чертеж

Тип

Диаметр кабеля, мм

Lмм

Рабочая нагрузка, кN / т

Разрушающая нагрузка,

   кN

Вес, кг

ЧКС/ЧКС2

ЧКС/ЧКС2 20/0,75

10 - 20

500

 7,35 / 0,75

22,05

0,14/0,15

ЧКС/ЧКС2 30/0,75

20 - 30

600

7,35 / 0,75

22,05

0,18/0,20

ЧКС/ЧКС2 30/1.5

20 - 30

800

14,7 / 1,5

44,1

0,31/0,32

ЧКС/ЧКС2 40/1,25

30 - 40

700

12,3 / 1,25

36,9

0,34/0,35

ЧКС/ЧКС2 40/1,5

30 - 40

800

14,7 / 1,5

44,1

0,33/0,34

ЧКС/ЧКС2 40/1,8

30 - 40

900

17,6 / 1,8

52,9

0,5/0,51

ЧКС/ЧКС2 50/1,5

40 - 50

800

14,7 / 1,5

44,1

0,35/0,36

ЧКС/ЧКС2 50/1,8

40 - 50

900

17,6 / 1,8

52,9

0,52/0,53

ЧКС/ЧКС2 50/2,5

40 - 50

1100

24,5 / 2,5

73,5

0,71/0,72

ЧКС/ЧКС2 60/1,50

50 - 60

800

14,7 / 1,5

44,1

0,37/0,38

ЧКС/ЧКС2 60/1,80

50 - 60

900

17,6 / 1,8

52,9

0,55/0,56

ЧКС/ЧКС2 60/2,50

50 - 60

1100

24,5 / 2,5

73,5

0,68/0,70

ЧКС/ЧКС2 80/2,5

60 - 80

1100

24,5 / 2,5

73,5

0,71/0,73

ЧКС/ЧКС2 80/3,6

60 - 80

1200

35,3 / 3,6

105,8

1,42/1,44

ЧКС/ЧКС2 110/2,5

80 - 110

1100

24,5 / 2,5

73,5

0,75/0,77

ЧКС/ЧКС2 110/3,6

80 - 110

1200

35,3 / 3,6

105,8

1,47/1,49

ЧКС/ЧКС2 140/3,6

110 -140

1200

35,3 / 3,6

105,8

1,52/1,54

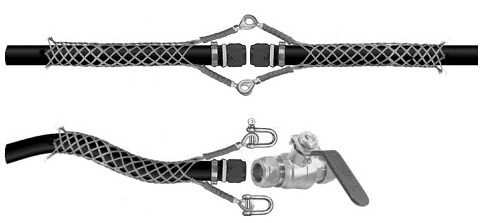

Также возможно использования кабельного чулка в качестве предохранительного для рукавов (шлангов) высокого давления. Использование чулка надежно защищает персонал от аварий, которые возможны в случае резкого обрыва и выхода шланга из соединительных фитингов.

Примеры использования:

 Защита
